키보드 자가 수리 팁

전투용으로 사용하는 키보드가 또 말썽을 부려서 출근하자 마자 분해를 하였습니다.

분해한김에 정보를 드리고자 간단하게 사진 촬영을 하여 공유하고자 합니다.

그닥 고수도 아니고, 일전에 허니님의 도움을 자가 수리를 시작할 수 있었던 부분이라...

게시판 또는 묻고 답하고 글을 읽다 보면 저하고 비슷한 글을 종종 보게됩니다.

증상 : 키를 눌렀을때 랜덤하게 반응이 없는 경우, 키를 눌렀을때 여러번 입력이 되는 경우

오늘의 증상은 Enter키를 누르면 2~3번 눌리는 문제가 있었습니다. 매크로 설정 그런거 아닙니다. ㅎㅎ

사진을 참고하세요.

마제1과 동일한 시점에 나왔던 키보드들은 기판의 회로가 한쪽면에만 존재를 합니다.  위의 제품은 리뷰에도 올린적이 있지만,

기성품을 디솔링 후 스프링 튜닝을하여 재조립을 하여 사용을 했었습니다. 오래 사용을 하다보니 저리되더군요.

꼭 디솔을 하지 않더라도, 마제1과 같이 단면패턴으로 되어있는 기판의 경우 비슷한 현상이 발생합니다.

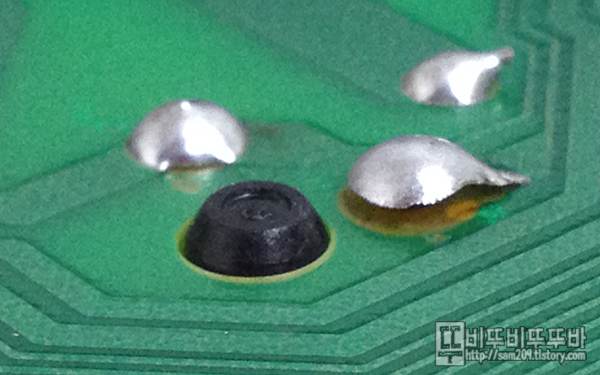

그나마 위의 사진은 스위치 동판이 떨어졌지만, 패턴은 그대로 유지가 되고 있습니다.

문제의 사진입니다. 스위치 동판과 패턴이 떨어져서 납으로 땜빵을 하여 사용하였는데, 한계에 다다른거 같습니다.

와이어링을 위해서 문제의 동판과 연결되 다른 동판을 찾아야 합니다.  (기판의 패턴을 천천히 따라가다면 됩니다.

미로찾기가 될 수 도 있으니 볼펜이나 얇은 싸인펜을 이용하면 편리합니다.)

사진의 빨간색 표시는 같은 패던으로 이어진 동판입니다. 1 쉽게 끝날꺼 같군요.

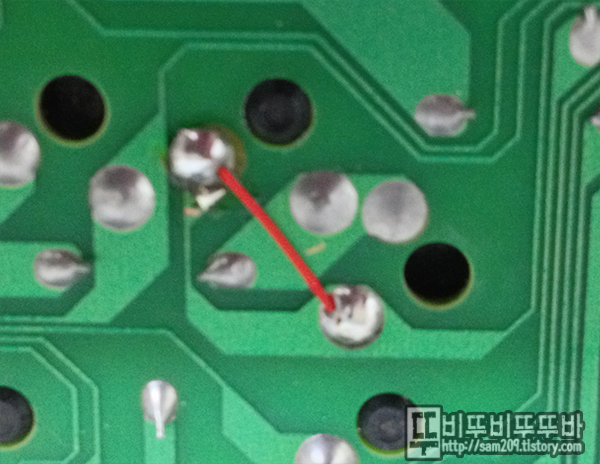

와이어링 작업이 끝났습니다.

이제 Enter키가 정상으로 돌아왔네요.

키보드 보증기간이 남아있다면, 수입처를 통해 서비스를 받으시기 바랍니다.

보증기간이 지난 상황이라면 직접 수리하여 사용하는것도 방법입니다.

그럼.. 이만...
