트랙포인트 팁

트랙포인트 개조 문의 쪽지를 보내주셔서, 어느 키보드든. 적용가능한 정보를 공유드려요.

제가 그전에 올렸던 리얼포스에 트랙포인트 개조 글은 사진 링크가 다깨지고, 수정 조차 불가능해서

이렇게 간략하게 트랙포인트에 대해서만 글을 올립니다.

굉장히 비전문적인 글임을 알려드립니다.

1. 트랙포인트 적출

 - 정확하게 레노버 0B47209(UltraNav) 기종에서 추출해야 합니다.

 - 중고 2만원(신품 4만원대)대면 구매하는데,

    부품 좀 얻자고 키보드하나 아작 내는 것 같아 비싸 보이지만, 메스드롭(https://www.massdrop.com/buy/tex-trackpoint-module) 같은 곳에서 구매해서 국제 배송비에 기다리는 시간 대비 치면, 가장 효율적입니다.

    그리고 다른 스틱, 포인팅 디바이스를 어찌어찌 구한다해도, 드라이버, 펌웨어, 등등 골치가 아프죠.

 - 위 씽크패드에서 추출하면 딱 아래와 같이 부품이 나옵니다.

포인팅 포스센서와 키보드 컨트롤러

- 요것 2개를 키보드안에 집어 넣는 것이 개조의 전부라고 보시면 됩니다.

2. 연결

- 왼쪽 상단 기판에 SP_Y, SP_X, SP_Z, SP_G 라고 적인 소켓이 트랙포인트 연결부입니다.

  저기에 포스센서의 필름을 연결하면 작동합니다.

- 4개의 입력부는 SP_Y+ SP_Z = 커서 Y축으로 위로 이동

                       SP_Y + SP_G =커서 Y축으로 아래로 이동

                       SP_X + SP_Z =커서 X축으로 왼쪽으로 이동

                       SP_X + SP_G =커서 X축으로 오른쪽으로 이동 식입니다.

- 재미있는 사실은 필름 소켓 옆에 직접 납땜을 할수 있는 지점이 4개가있어서.

  위 방식에 맞는 값입력을 해주는 조이스틱이나 키보드 스위치를 연결해도 마우스 커서가 작동합니다. (방향키로 조종한다든지...)

  즉, 꼭 트랙포인트 포스센서가 아니어도 재미난 커서조작 장치를 연결할수도 있습니다.

  단, 1과 0식의 스위치가 아니라 서서히 정전용량, 조이스틱의 트리거 버튼 같이 서서히 증가 입력가능한 형태이어야 커서를 부드럽게 이동할수 있습니다.

  저도 조이스틱을 연결해봤는데, 커서가 너무 빠르게 확확 이동하더군요.

 - 다른 스위치 형태도 실험은 안해봤는데, 입력값이 적절하게 해준다면 아래같은 조이스틱이나, 4방향 스위치등 포인팅 센서도 좋을 것 같아요.  (근데 아마 적절하게 입력이 나오진 않을 것 같습니다. 방식이 달라서... )

https://www.sparkfun.com/products/retired/10835

https://www.sparkfun.com/products/10063

 - 마우스 버튼들 연결...

    - 마우스 스위치는 아래쪽 긴~ 소켓중에 맨 오른쪽 4개를 연결하여 버튼작동을 합니다.

      필름 소켓 아래에 직접 납땜을 할 수 있는 부분이 있어서 마우스 버튼을 연결할 수 있습니다. (그 어떠한 형태의 스위치도...)

      왼쪽부터 순서대로 1,2,3,4이라면 (납땜전에 쇠로 연결해서 태스트 해보세요. 기억이 가물가물...)

      1+4= 마우스 왼쪽 버튼

      2+4= 마우스 가운데 버튼 (스크롤 버튼)

      3+4= 마우스 오른쪽 버튼

      으로 연결합니다.



 - 저의 경우는 그냥 tact스위라고 불리는 저렴한 마우스에 사용되는 작은크기의 스위치를 연결하여. 키보드 밖에 노출되게 하고

    플라스틱판으로 덮어서, 딸깍 거리는 피드백이 오도록했습니다.

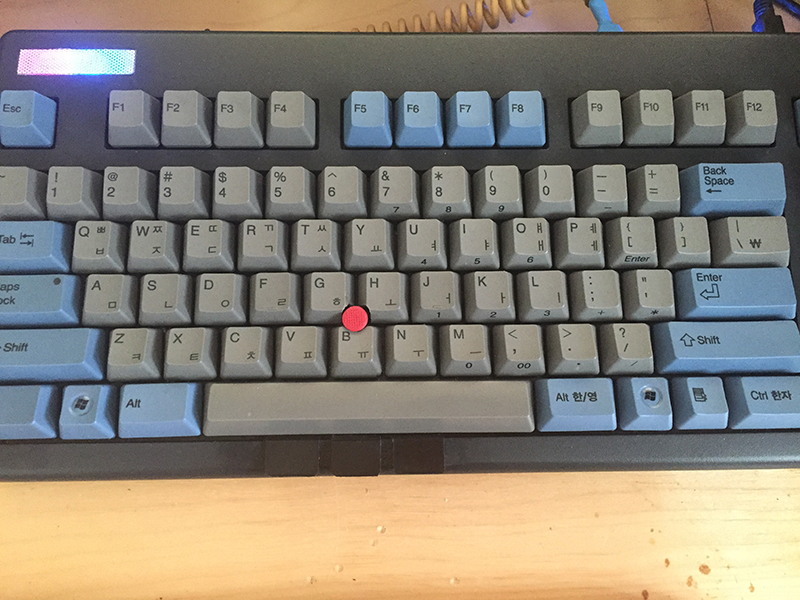

아래쪽 잘 안보이는 검은 버튼 3개...

물론,.... Tex yoda 처럼 외관상 보기 좋다면 키보드 스위치를 마우스 버튼으로 연결하고 싶지만.

막상 연결하면 불편할것같아서 그냥 톡톡거리는 작은 스위치를 사용했습니다.

http://www.ds-parts.co.kr/goods_detail.php?goodsIdx=1793

 버튼 스틱길이는 기보드 하우징 밖으로 살짝만 나올수 있는 높이면 됩니다.

3. 이식 수술

 - 4번 드릴질을 하면됩니다.

    - 트랙포인트 키보드 삽입을 위해 철판 !

      (저는 pcb와 철판사이에 트랙포인트 포스센서를 넣었습니다. pcb 뚫기에는 위험이 커서)

    - 마우스 버튼 3개의 스틱이 노출되도록 플라스틱 하우징!

- 포스센서의 경우 글루건으로 철판 아래로 쏴주어서 꽉! 고정되게 해야합니다. 너무 많이 글루건을 쏘면 안되요. 키 실린더로 흘러들어가 키가 안눌러 질수도 있어요.ㅎ

- 키보드마다 다르겠지만. 위 포스센서와 컨트롤러가 들어갈 공간을 위해 플라스틱하우징 내부를 좀 갈아서 확보해야합니다.

  (그래도 저정도면 굉장히 적은 공간을 차지하는  편이라고 생각힙니다.ㅋ)

------------------------------------------------------------------------------------------------------------------------------

기계식도 아닌 정전식 키보드에 트랙포인트를 넣은 저뿐만이 아니에요.

http://calcurio.com/wordpress/?p=1904

이분도 리얼포스에 삽입하는 내용입니다만, 위 글의 방식에서

 - 필름을 잘라 넣은 것을 직접 스위치에 선으로 연결한 것

 - 마우스버튼이 외부로 보기 싫게 튀어나온 부분

차이점이라 할 수 있습니다.

감사합니다.
