요즘 해피해킹, 기계식 할것 없이 Bluetooth 무선 버전의 키보드들이 마구 나오고 있습니다만,
정작 기존에 사용하고 있는 또 좋아하는 키보드를 무선으로 사용할 방법은 없습니다.
유무선이 지원되면 평소 좋아하는 키보드의 활용도가 더욱 높아질텐데 말이죵.
제목처럼 제가 주력으로 사용하는 리얼포스87(트랙포인트 포함) 를 무선으로 하는 것이 늘 바램이었습니다.
집이나 사무실에서는 유선으로.. 외부에서 일할 때는 무선으로..
카페에서 일할 때도 리얼포스를 노트북과 함께 가지고 다닙니다만,
리얼포스87은 해피해킹같은 컴팩트가 아니라 크기 때문에 유선이면 사용시 더욱 지저분하지요.
그러다가 솔루션을 찾았습니다.
우선 자유게시판에 "불량앙마"님의 "USB 키보드를 블루투스로~!!" 라는 글을 보고 알게 되었습니다.
결론부터 말씀드리자면,
USB -> 블루투스로 변환키트 "USB2BT"를 이용해서
내부개조를 하면,
자신이 원하는 기존의 모든 키보드를 블루투스로 개조가 가능합니다.
요거 참 유용한 물건입니다. ;;;(일본 BIT TRADE ONE사 제품)
가입이 필요한데, 크롬 브라우저 번역기능을 이용하면 일본어 몰라도 쉽게 가능합니다.
구매하면 늦어도 5일안에 도착합니다. 저같은 경우 목요일에 주문하고 월요일에 받았으니. 주말빼면 3일만에 도착한셈입니다.
1. USB2BT 소개
동작 구조는..
- 5V전원을 MiniUSB 소켓으로 공급받습니다.
- USB 허브에 연결된 bluetooth 동글을 송신기로 사용합니다.
- 전원이 들어오면 알아서 연결 대기 상태입니다. (별도 버튼 필요없음)
- USB 허브에 연결된 모든 USB 장비를 동시에 무선화 시켜줍니다. (놀랍죠?)
저도 궁금했던 부분이 사용 동영상에서
허브에 블루투스 동글을 꼽아 사용하는걸 보고
무선마우스를 다시 허브로 무선 송신해주는구나... 라고 착각했었습니다.
그것이 아니라
사실은 저렇게 블루투스 동글을 송신기로 사용하는 겁니다.
즉, USB2BT자체에는 블투 송신 모듈이 없습니다.
(어쩐지.... ) 처음에 한참 연결하고 블투가 인식이 안되길래...
동글을 사러 문구점으로 달려갔습니다. ㅋ
블루투스 동글 필요합니다. 버전은 2.1 이상인데, 요즘 판매하는 것들은 4.0이니 문제 없습니다.
우선 개조전에 USB2BT의 성능을 태스트 해보았습니다.
성능을 알아야 어느 수준으로 개조가 가능할지 아니까요.
- 우선 USB허브에 연결된 모든 USB 키보드 마우스를 블루투스로 무선화 해줍니다.
- 반드시 5V 전압이어야합니다. 리튬베터리의 3.7V는 동작하지 않습니다.
(즉, 내장 3.7v 리튬 베터리를 5v로 승압시켜 줘야합니다.)
주의점 및 한계점은.
- 소비 전류의 한계:
키보드, 마우스 포함 최대 3대 까지만 동시 무선 연결을 지원합니다.
허브에 더 연결하면 연결이 안되거나 불안정합니다. 전원이 꺼지기도 합니다.
소비전류가 조금 높은 레이저 마우스(LED가 블링한거) 연결하면 안됩니다.
하지만 기본적인 USB 입력장치들은 다됩니다.

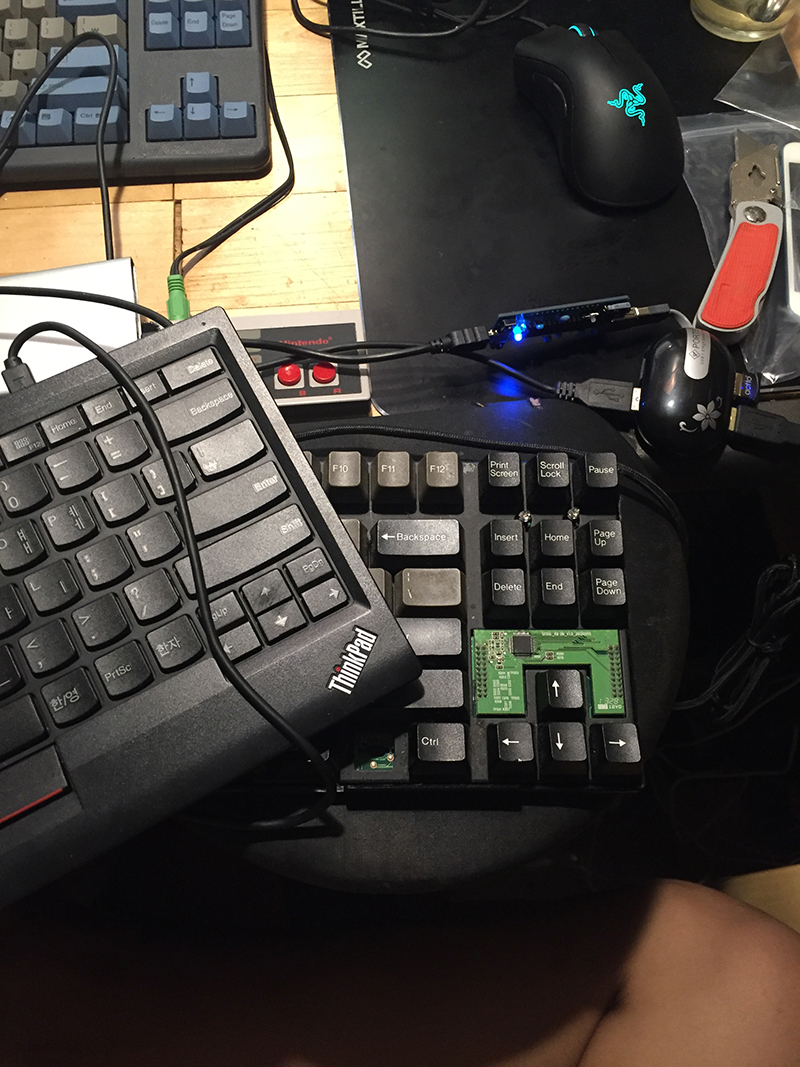

제가 연결해본 결과
리얼포스 87, 기계식 키보드, 울트라 나브 이렇게 3대를 연결했는데,
3대 모두 동시에 무선으로 잘동작했습니다.
(다만, Led가 오지게(?) 달린 기계식 키보드는 힘들수도 있습니다. 하기야.. 무선이 되어도 베터리 소모가...)
- 마우스 속도 (송신 속도)
트랙포인트 키보드도 무선으로 잘동작합니다.
다만,이렇게 무선화된 트랙포인트키보드를 통한 커서조작이나, 마우스는
커서가 유선시 보다 확연하게 느리고 끊어집니다.
뭐.. 사실 이건 블루투스 입력장치의 본래 한계이지요. 게다가 블투 2.1 버전이라 느린가 봅니다. ㅜㅠ
그리고 USB2BT의 경우는 허브에 여려기기를 연결하는 방식이라 조금 더 느립니다.
하지만 키보드 입력은 크게 불편함을 못 느낍니다. 제가 타자가 느려서 그런지 모르겠지만....;;;
2. 개조 목표
- 유선과 무선을 모두 지원하게 하자
제 리얼포스87에는 트랙포인트가 이식되어 있습니다.
무선 전용으로 개조할경우 마우스 속도가 레이턴시가 낮아 느리기 때문에
집에서는 쾌적한 유선으로.. 외부에서는 무선으로 할 수 있게 개조하기로 했습니다.
- USB 포트 1개를 무선으로도 지원 하자.
이미 유선 USB 허브 포트 3개가 장착되어 있습니다만,
무선 연결시 리얼포스 87 + 트랙포인트 2대가 기본적으로 무선화 되는데,
USB2BT는 테스트 하였듯이 3대까지 무선화가 가능합니다.
따라서 USB 포트 1개 연결은 유선뿐만아니라 무선연결까지 가능하게 하기로 했습니다.
이렇게 하면, 유선 키보드 또는 마우스 1대를 연결하여 추가로 무선화가 가능합니다.
- 배터리는 대용량으로!
사실 이건 물리적 한계가 있었습니다.
이미 USB 허브, 트랙포인트 개조가 되어 있어서 베터리 넣을 공간이 없습니다.
그리고 충전묘듈이나 승압을 위한 레귤레이터등도 넣을 공간이 없습니다.
그냥 USB2BT를 삽입하면 꽉 차는 상태였습니다.
아마 다른 키보드 개조할 때도 고민되는 부분일 겁니다.
아주 작은 공간이 있어서 내장 배터리로 개조해도... 해봤자 800mAh 용량의 가로세로 4~5센티
배터리 밖에 못넣습니다. 요정도로는 7~10시간 사용하면 다 소모되지요...
그래서 베터리는....(아래 계속)
3. 개조 방법
그림의 검은색 연결은 모두 USB 표준 연결입니다. (빨강, 흰색, 초록, 검정 선4개)
그래서 실제로는 그림 보다 훨씬 선이 복잡합니다.
선은 가늘고 튼튼한 점퍼선을 사용하였습니다.
저같은 경우는 그냥 충전용 미니 소켓과 유선 사용 미니소켓을 별도로 구분했는데.
사실 같은 소켓으로 유선과 무선충전을 하게 하면 더욱 깔끔하겠죠...
저의 경우는
한번이라도 납땜 작업을 해보셧으면 연결은 어렵지 않으리라 생각됩니다.

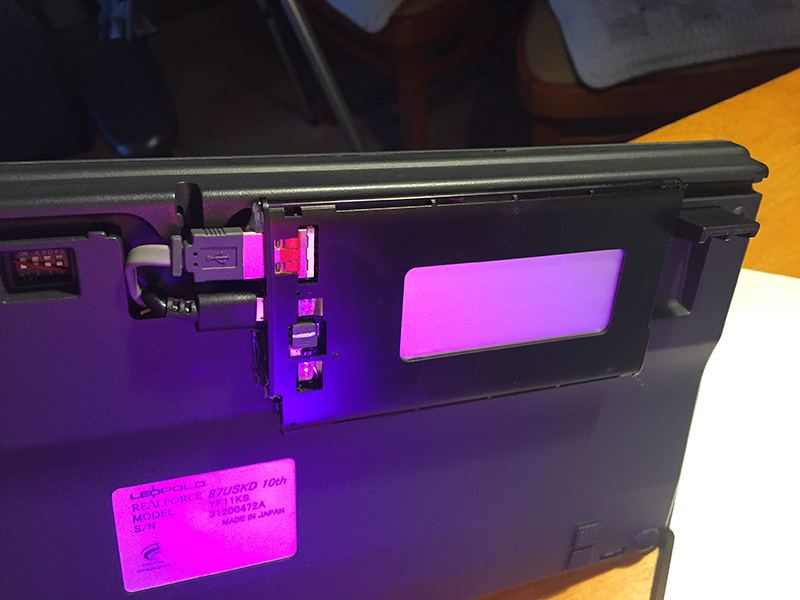

저 포트3개는 유선시에 사용 가능하고 맨 왼쪽 포트는 무선시에도 연결하여 무선화 해줍니다.
우측부터 순서대로

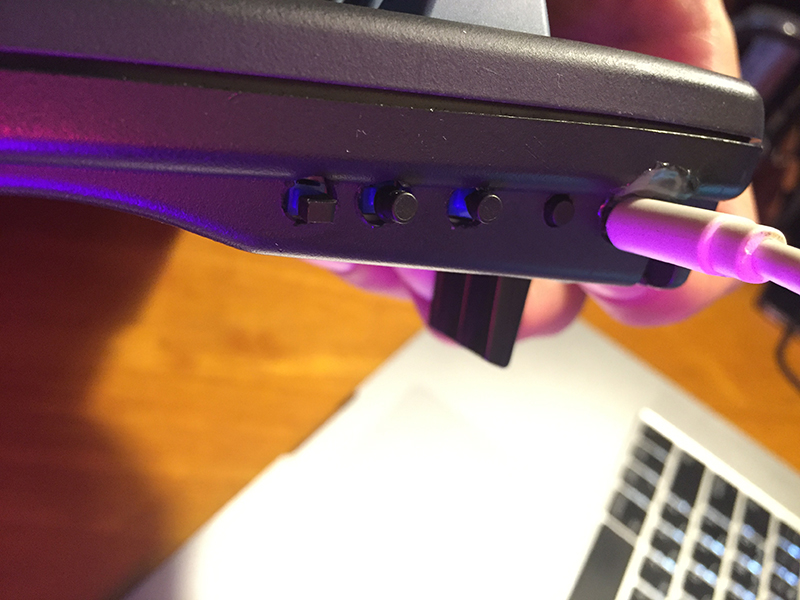

- Bluetooth 무선 베터리 충전 포트
- Reset버튼 (새로운 연결 설정시 필요)
- 유무선 전환 버튼 3개
유무선 전환 스위치가 조금 괴랄합니다. ^^;;
핀이 14개 이상인 스위치는 없더군요.
유선과 무선으로 USB 허브를 전환하려다 보니 스위치가 3개나 생겨버렸어요. ㅠㅜ
스위치 3개는 모두 on/off 스위치 입니다. 누른상태가 유지되는 스위치이죠.
3개의 스위치를 모두 누르면 무선 모드,
3개를 다시 모두 누르면 유선 모드및 무선은 꺼집니다. 선 꼽고 사용해야하지요.
이번 개조에서 다음에 개선하고 싶은 부분입니다.
향후에는 이 유무선전환 스위치를 원스위치로 다시 개조할 생각입니다.
그럼 베터리는 어떻게 했냐??
안그래도 키보드 안이 좁은데....
짜쨘~~~~! ㅜㅠ
그렇습니다.
샤오미 5000 mAh를 그냥 통째로 외부에 장착했습니다. ㅜㅠ
장점은 용량이 크다는거, 배터리 수명이 다하면 그냥 외부에서 교체 가능하다는 점.
단점은 키보드가 엄청 무겁습니다. 뒷면을 볼일은 거의 없지만 외부로 툭튀가 되었다는점..
(그나마 납작한 베터리 디자인...)
아마 개조를 하실 때 다른 부품들은 깔끔하게 내부개조가 가능할텐데.
리튬 베터리나 충전 모듈, 승압레귤레이터 등은 넣기 힘드실겁니다.
그냥 휴대용베터리를 장착하면...충전, 승압출력, 베터리,, 그냥 신경안써도 됩니다.
납땜할필요없습니다. 그냥 케이블로 연결해줍니다.
4. 후기
참고로 제 리얼포스87는 USB 3포트 허브가 내장되어 있고, 트랙포인트 장착 개조 등
이미 2번의 개조가 되어 있는 상태라 더욱 복잡한 부분이 있었습니다.
그러나 단일 키보드에 대한 유무선 개조는 훨씬 간단합니다.
일단 USB2BT를 이용하면
풀 와이어링이라는 고된 작업이 필요없습니다. 키보드 USB 선을 USB2BT 에 연결해주기만 하면 됩니다.
또한 다른 블루투스 키보드의 컨트롤러를 별도로 구하거나
아두이노같은 마이크로 컨트롤러에 대한 지식이 필요없습니다.
무엇보다도 무접점 키보드는 스위치 구조상 다른 무선 키보드 컨트롤러와의
풀와이어링으로 무선화하는 것 자체가 불가능합니다.
그래서 이 방식이 유일하다고 생각합니다.
다만, 단점은 USB2BT 자체에는 리튬베터리의 충전기능이 없기 떄문에
별도로 리튬베터리, 충전, 승압 레귤레이터를 연결해주거나.
아니면 저처럼 그냥 외장베터리 모듈을 그대로 이용하는 식의
해결이 필요합니다.
USB2BT와 비슷하게 USB를 바로 블루투스로 변환해주는 아래와 같은 변환기가 있는데,
이를 이용한 개조글도 많습니다.
http://handheldsci.com/kb
참고로 요것도 쉽게 블루투스로 개조하게 해줍니다.
여기에는 리튬베터리 충전 기능이 있어서 충전신경안쓰고 그냥 리튬베터리만 연결해주면됩니다.
단점은 USB2BT보다 기판자체가 조금 큽니다.
