드디어 tmk 모듈이 도착 하였습니다. 배터리 케이블도..
일전에 Lufiel 님께서 지적하신 것과 같이 배터리 케이블이 빨강 검정이 반대로 바뀌어 있습니다.
주의 하지 안으면 한방에 모듈 사망 하겠습니다. ㅠㅠ (물론 저는 바꿔서 끼웠습니다.)
하판의 공간이 그리 여유가 있지는 않습니다.

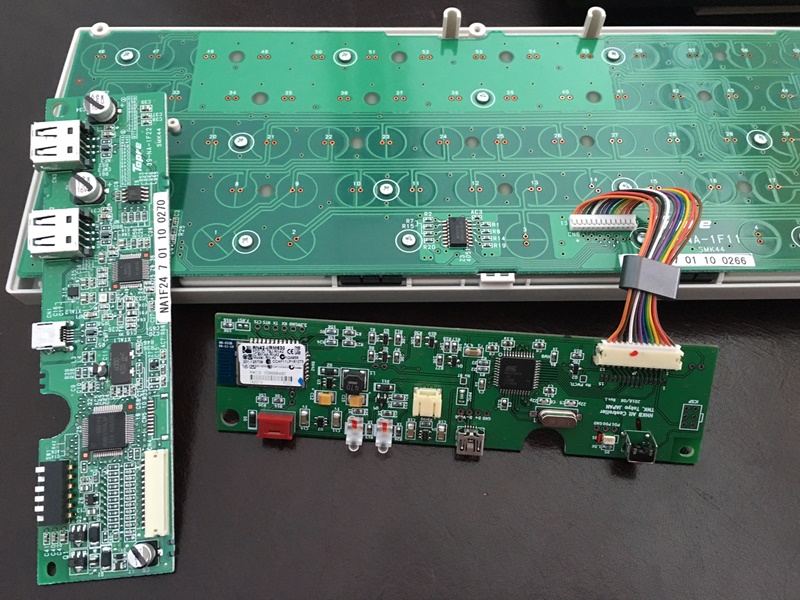

기존 모듈과 tmk모듈 변경 완료.. 간단 하군요..
배터리 뒤면에 양면 테이프 작업후 저런 방향으로 위치하니 딱 맞습니다.
전원을 on .. 기본적으로 배터리 충전이 되어 있는것 같습니다.
한방에 에러 없이 마무리 하였습니다. 좋아 아주 좋아~ ㅋㅋ
USB 연결 하니 충전도 잘 진행 됩니다. 그리고 키보드도 정상 작동 합니다.
BT 스위치를 on .. 기존 USB 는 충전만 되고 키보드는 작동 하지 않습니다.
물론 노트북에서 BT 연결을 시작 하니 Tmk-406C 바로 찾는군요.. wow~
연결 암호 입력 하니.. 바로 연결 되면서 멋지게 작동 하는군요.. 좋습니다.
BT 스위치를 off .. 일반적으로 충전 되면서 USB 키보드로 작동 합니다.
(정품 해피해킹 Pro2 BT 제품은 뒤부분 튀어나오고, 배터리 교체, USB 키보드 사용 못한다고 합니다.)
여러 모로 한 차원 업그레이드된 해피해킹 입니다. 완전 강추 드립니다.
************************************************
그런데... 큰 일 입니다. 가장 중요한 키맵핑 작업을 해야 하는데.. 사이트를 아무리 봐도 잘 모르겠습니다.
tmk 모듈로 맵핑 작업 경험 하신분 도와 주시면 감사 하겠습니다. 저에게는 너무 어려워요... pls..
************************************************
~=~=~=~=~=~=~=~=~=~=~=~=~=~=~
드디어 키 맵핑 성공 하였습니다.. 만쉐~
저는 Windows 10 에서 작업 하였습니다.
1. 기본적으로 Java 설치가 되어 있어야 프로그램이 실행 됩니다.
2. http://www.atmel.com/tools/FLIP.aspx 여기서 최신 버전 다운받아 설치 하였습니다.
3. dfu-programmer-win-0.7.2 드라이버를 받아서 압축파일을 풀어 놓습니다.
4. USB 케이블을 컴퓨터와 키보드를 연결 합니다.
5. 키보드 뒤 딥스위치 부분에 있는 빨간 버튼을 한번 눌려 주면 장치 관리자에 드라이버 업데이트 하라고 합니다.
받아 놓은 드라이버로 업데이트 하시면 다음부터는 자동으로 연결 됩니다.
6. http://www.tmk-kbd.com/tmk_keyboard/editor/unimap/?hhkb 이곳에서 원하는 키를 새롭게 설정 합니다.
7. 설정 이후 아래쪽 Download 버튼을 누르면 hex 파일로 저장이 됩니다.
8. FLIP 프로그램을 실행 저장한 hex 파일을 load 하시고 프로그램 하단에 RUN 버튼 누르면 키보드 칩에 Upload 됩니다.
https://github.com/tmk/tmk_keyboard/wiki#flash-firmware 이곳에 자세한 설명이 되어 있습니다.
9. USB 케이블을 뽑아주면 키보드가 다시 정상 작동을 합니다.
* USB용 hex 파일 BT용 hex 파일도 각각 만드셔야 합니다. 물론 Upload 역시 각각 하셔야 합니다.
멀리 미국에 계신 Lufiel 님께 끝까지 도와 주셔서 다시한번 감사 드립니다.
- 부족한 글 부끄럽고 송구 합니다. -
여러 게시판에서 정보수집하느라 노력하신 흔적이 역력하던데, 깔끔하게 잘 작업하신거 같네요.
축하드립니다. 부디 매핑도 잘 마무리하시길 바라겠습니다.
네 감사합니다.. 도움 주시는 분이 없네요...
오~ 수축튜브 작업까지 하셨군요!
보기 좋네요^^
수고하셨습니다
이제 매핑만하면 되네요.
매핑은 생각보다 쉽습니다.
특히 윈도우에서는요.ㅎㅎㅎ
참!
스위치랑 LED 부분은 CD 케이스 같은걸 잘라서 넣으면 보기 좋게 막을수 있습니다.^^
앗~ 눈 빠지게 기다리고 있었습니다. ㅎㅎ
저의 환경은 윈도우 10 입니다. 방법좀 자세히 알려 주세요... 힘들어요~
순서를 하나 하나 부탁 드립니다. 이왕이면 화면 캡처 까지 해주시면 완전 땡큐 입니다.
무례하게 부탁 드려 죄송 합니다. 사이트 까지 접속은 해보았는데 도통 모르겠습니다.
USB 연결하고 BT 는 끄고 해야 하는것인지 부터 ㅠㅠ
멀리 계시는분에게 송구 합니다. 한국 오시면 따뜻한 차 한잔 대접 하겠습니다. ㅎㅎ~
말씀 하신 배터리 정말 딱 이더군요.. 신의한수 였습니다. ㅎㅎ
제작 완료하신 것을 축하 드립니다.
감사 합니다.
완전 강추 합니다...
와우.. 정말 멋집니다!
저도 도전해보고 싶네요. ^^;
네, 저도 이런 저런 배터리를 찾다찾다 해피의 안쪽 공간에 딱 맞아 들어가는 놈을 발견하고 매우 만족했습니다.
아직까지 제가 본 해피용 배터리중에 이것보다 공간에 딱맞고 용량이 큰 배터리는 보지를 못했네요.^^
저를 눈 빠지게 기다리시다니....ㅋ
불량앙마님과 헷갈리신것 같습니다.ㅎㅎㅎ
불량앙마님이 곧 자세한 사용법을 올리실꺼예요ㅋ
참고로 저는 맥만 사용을해서 윈도우 컴은 없어서....
처음 기판을 받고 여자친구 컴으로 매핑을 하느라 윈도우에서 처음에는 매핑을 해봤는데, 제 기억에서는 매우 쉬웠습니다.
맥에서는 터미널로 명령를 입력해서 키맵을 만들어 놓은것을 업데이트하는 식이지만, 윈도우는 프로그램에서 클릭 몇번이면 쉽게 업데이트가 되었던걸로 기억합니다.
매핑에서 제일 중요한건 원하시는 키맵을 만드시는 것이구요.
구매하신 사이트가면 키맵을 만드는 웹페이지가 있으니 거기서 원하시는 키맵을 만드시면 됩니다.
이후 키맵을 커스텀 보드에 업데이트 하는 것은 블투 모듈을 끄고 보드의 붉은 버튼을 클릭후 케이블을 통하여 컴퓨터에 연결하신뒤 프로그램을 실행해서 칩셋 선택후 업데이트를 클릭하시면 됩니다.
현재 여친님께서도 맥을 사용중이라 윈도우가 주변에 없어서 예전 경험을 되집어서 설명해 드렸는데,...ㅠㅜ
아무래도 자세한 설명은 불량앙마님께 패스하겠습니다.ㅎㅎㅎ
선없는 해피.. 해피 해요~!
이런 이런.. 눈 빠져서 답글을 이제서야 봅니다.. ㅎㅎ
항상 감사만 하고 있습니다. 한국에 계시면 진하게 한잔 뫼시는데.. ㅎㅎ
내용 "이후 키맵을 커스텀 보드에 업데이트 하는 것은 블투 모듈을 끄고 보드의 붉은 버튼을 클릭후 케이블을 통하여 컴퓨터에 연결하신뒤 프로그램을 실행해서 칩셋 선택후 업데이트를 클릭하시면 됩니다." 특히 요부분이 어려워요~
불량앙마님 글을 눈빠지게 지둘려야 겠습니다.. ㅎㅎ
음.... 프로그램을 실행해서 칩셋을 선택후 업데이트를 클릭하시면 됩니다. 부분만 아니라 그 앞에도 어려우시면 큰일인데요....
사진이 있는 설명이 꼭 필요하실것 같습니다....
제 근처라면 컴퓨터 들고 오시면 찬찬히 설명드릴수 있지만, 여기 오시려면 해피 Type-S 6대 정도를 포기하셔야 하니...
어쩔수 없이 불량앙마 님의 글을 기다리셔야 겠네요.
아니면 이참에 맥으로 넘오오시면 제가 쉽게 가르쳐....ㅎㅎㅎ
해피 블투를 방출한게 얼마전인데, 해피2에 시도해보고 싶은 마음이....... 다만, USB를 포기하기가 쉽지 않네요.
설정한 키맵핑 값을 칩셋에 올리는 프로그램이 따로 있나요?
그냥 제공해주는 웹사이트에서 마무리 하는것이 아닌가요.. ㅠㅠ
불량앙마님은 바쁘신가봐요.. ㅎㅎ
멀리서 정성담긴 답변글 항상 감사하게 생각 합니다.
Tmk 싸이트 가시면 flash firmware 란이 있는데, 거기 보시면 두가 지 방법으로 가능하다고 나와 있어요.
dry-programmer 또는 Atmel FLIP 둘중에 사용을 하면 된다고 나와 있는데 다른 방법들도 존재 하지만 개발한 분이 추천한 두가지 방법이 가장 편하더군요.
윈도우면 Atmel FLIP을 사용하시면 될꺼구요.
프로그램 설정에서 칩셋 선택하실때 ATMega32u4을 선택후 키맵값을 올리시면 될꺼예요.
프로그램은 여기 가시면 다운 받을수 있습니다.
http://www.atmel.com/tools/FLIP.aspx
여기가 맞는지 가물 가물 하기는 하지만 아마 맞을 꺼예요.ㅎㅎㅎ
감사 합니다. 한번 해보겠습니다..
해피 블투는 USB지원을 안 하는 것으로 알고 있습니다.
그러나 해피2 에서 tmk 작업을 하시면 블투 & USB 모두 사용 할 수 있습니다.
그럼 성공하시기를....ㅎㅎㅎ
네, 맞아요, 그래서 더 블투를 방출했는지도 모릅니다. 제가 말씀드린 USB는 해피2에 있는 USB허브를 말씀드린 거에요. 거기에 편집키패드 꼽아서 사용하고 있습니다. 여름엔 미니선풍기 꼽아도 돌아가구요.
아~ 그런 말씀 이였군요.. USB Port 있으면 좋죠..
배터리 3개 추가 주문 했어요.. ㅋㅋ
저도 같은 배터리 주문후 기다리고 있습니다.
배터리에 연결되어 있는 빨간색이 (+)가 아니니까 배터리에서 나오는 검정색선을 기판의 (+)쪽에 연결하라는 의미인것이지요?
(+)(-)를 배터리에서 확인할 수 있는 부분이 있나요?
궁금합니다.
헉....
배터리를 3개씩이나?!!!!
혹시 블투를 3대나 더 만들 계획 이신가요?
그게 아니라면 배터리를 왜 3개나....
실사용 시간은 어느정도 되나요??
이거랑 고민하다가 BT로 오긴 했는데
역시나 배나오는게 영...
아 좀 혼란스럽습니다.
(+)(-)가 바뀌어 있다는 부분이 배터리에 연결되어 있는 선이 그렇다는 것인지, 아니면 기판에 연결하는 JST 2핀 커넥터에 붙은 전선이 바뀌어 있다는 것인지 모르겠습니다.
2대는 더 만들어야 할것 같습니다. 배터리 1개는 백업용... ㅋㅋ
아닙니다. 배터리에 연결된 선을 정상인데.. 기판에 연결하는 연장 케이블 잭이 바뀌어 있다는 것입니다.
대략 800mAh =12시간 정도 라고 하니..
2600mAh = 36시간 정도는 될것으로 예상 합니다.
JST 2핀이 바뀌어 있다는 것입니다.
헉....
전 농담으로 던졌는데....
진짜 2대나 더 만드시려구요?
그럼 두대다 일반 배열로 가시는건가요?
아니면 프로2 하나랑 일문 Type-S로 가시는 건가요?
백업용으로 가지고 계서도 시간이 지날수록 수명이 줄어드는게 배터리인데 필요할때 사시는것이 좋지 않을까요?
물론 구입하시는걸 말리는게 아니라 나중에 시간이 흘러서 백업용을 사용하실때 제대로 작동을 않할까봐 걱정이 되서 드리는 말씀입니다.^^;
그나저나 저도 이렇게 Tmk로 개조하시는 분들을 보고 있으니 일문배열에 자꾸 눈이 돌아 가네요.....ㅠㅜ
이미 해피가 3대나 있어서 이러지도 못하고 저러지도 못하고....ㅠㅜ
그냥 열심히 참고 있습니다....
ㅎㅎㅎ~ 제가 좋아하는 사람 주려고요...
일문버전도 나름 관심이 생기고 있습니다.
저는 한영키를 스페이스 우측의 키에 할당하고 우측 Alt키에 한자키를 할당하기 위해서
http://www.tmk-kbd.com/tmk_keyboard/editor/unimap/?hhkb_rn42
이 링크에서 스페이스 우측키를 Right_Alt로 그 옆의 우측 Alt는 Right_Ctrl로 바꾼뒤에 Hex file을 다운로드 하고,
https://github.com/tmk/tmk_keyboard/wiki#flash-firmware
이 링크에 나와있는 5단계를 그대로 시행하였더니 제가 원하는 키맵으로 바뀌었습니다.
참고하세요.
감사합니다 덕분에 조립을 잘 하였습니다.
멋지네요
앗! 매불매향님께서 이렇게 로맨틱한 분이셨다니!!!!!
제가 그 좋아하는 사람의 동생 이였다면 정말 좋겠네요.
(키보드는 나 달라는 동생.....ㅎㅎㅎㅎㅎㅎ)
농담 입니다.ㅋ
감사 합니다... 덕분에 성공 하였습니다. ㅎㅎ
한국 나오시면 꼭 연락 주세요.. 멋지게 식사 한번 모시겠습니다.
즐거운 주말 보내시고 항상 건강 하시길 기도 드립니다.
ㅎㅎㅎ~ 저 많이 로맨틱 합니다..
조금전 일문 버전도 주문 드갔습니다.
이러다가 키보드 장사 하겠습니다. ㅋㅋ
앗!
별문제 없이 잘 성고하셨군요!!^^
축하드립니다.
이제 진정한 커스텀 해피의 세계로 들어 오셨군요.ㅎㅎㅎ
이거 한번 맛들이고 나면 일반 해피는 사용을 못하실수도.....
저도 지금 순정 Type-S의 배를 따야 되나 매우 고민하고 있습니다...ㅠㅜ
그래도 하나는 순정으로 간직하고 싶어서 아직까지는 잘 참고 있네요.
그럼 나머지 구입하실 해피 2개도 마서 설정하세요~
참!!!
한국갈때 쪽지 엄청 날리겠습니다!!!!ㅎㅎㅎ
오~~~~ 일문!!!!
멋지싶니다!!!
그런 다음은 일문해피에 대해서 키맵을 준비 하시겠군요!
정말 부럽습니다. ㅠㅜ
아... 참아야 하는데....
이제 곧 새로운 맥프로가 짠하고 나타날테니 그때를 위해서 참아야 하는데....ㅠㅜ
만약 제가 일문 해피를 구입하게 된다면, 그건 순전히 매불매향님 때문입니다!!!ㅋ
ㅎㅎㅎ~
넵~ 기다리고 있겠습니다..
와 이런게 가능하군요...
ㄷㄷ 처음 알았네요
한영/ 한자 이건 적용이 안되는건가요?
매불매향님 작업하신것 보니 만들고 싶은 욕구가 넘치네요 ...
혹시 배터리 구매하신곳 좌표 정보좀 주실수 있나요? ,,,
검색해봐도 딱 어떤제품을 구매해야 될지 모르겠네요 ^^;
정말 멋지네요
http://www.ebay.com/itm/261625368941?afsrc=1&rmvSB=true&afsrc=1&rmvSB=true
감사 합니다.
너주 자주 열지마세요 ! 너트나갈까 걱정되네요
정성이 대단합니다.!
진짜 대단하시네요
많이 예전 글이긴 하지만 Lufiel님의 작업기를 바탕으로 지금 type s와 모듈들을 주문해둔 상태입니다.
usb 허브 구멍을 저도 막아두고 싶은데 시디케이스를 가지고 어떻게 가공하면 되는지 궁금합니다
